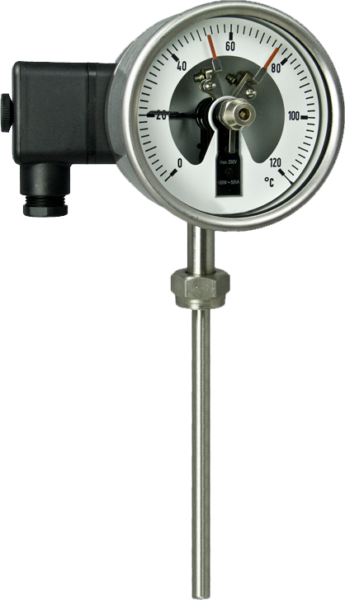

Gasdruckthermometer mit Grenzsignalgeber Typ: G20
Genauigkeit Klasse 1,0
NG 100 und 160, Bajonett-Gehäuse
Fühler Edelstahl
Anwendung:
Für den Einsatz in der Chemie-Verfahrenstechnik und im Lebensmittelbereich sind diese sehr robusten Thermometer geeignet. Elektrische oder pneumatische Grenzsignalgeber schließen bzw. öffnen Stromkreise in Abhängigkeit von der jeweiligen Istwert-Zeigerstellung. Die Funktionen der einzelnen Kontakte können wahlweise ausgeführt werden. Unabhängig voneinander sind die Grenzsignalgeber über den gesamten Messbereich einstellbar. An Stellen mit hohen dynamischen Belastungen, schnellen Lastwechseln und Druckspitzen oder Erschütterungen empfehlen wir die Ausführung mit einer Spezialölfüllung (nur bei Rundgehäusen möglich).
Downloads
Betriebsanleitung Zulassungen
Explosionsschutz gemäß ATEX 2014/34/EU
Zündschutz: Ex II 2G Ex h IIC T6...T1 Gb X / Ex II 2D Ex h IIIC T6...T1 Db X / DEKRA EXAM GmbH, benannte Stelle 0158
Grenzsignalgeber
Schleichkontakt
Magnetspringkontakt
Elektronikkontakt für SPS
Induktivkontakt
Pneumatikkontakt
Gehäuse
Ø 100 und 160 mm, Edelstahl
Schutzart
IP 45 nach EN 60529
Temperaturfühler
Form 6, zentrisch hinten, Edelstahl 1.4571 oder senkrecht unten, Edelstahl 1.4571, Ø 12 mm
Grundlänge ( l1 ) 75 mm
Schutzrohre
siehe Schutzrohre Seite 12.0000
Anschlussgewinde
siehe Technische Details Seite 09.0102
Messorgan
Federsystem mit Gasfüllung
Anzeigebereiche
siehe Technische Details Seite 09.0102
Zeiger
Aluminium, schwarz
Zifferblatt
Aluminium weiß, Skala und Beschriftung schwarz
Sichtscheibe
Mehrschichten-Sicherheitsglas
Genauigkeitsklasse
Klasse 1,0
Justiereinrichtung
Verstellvorrichtung am Zeiger bei Kontakteinbau durch Verstellschraube
Optionen
siehe Technische Details Seite 09.0204
